Дренаж на участке
Существует два вида дренажа: поверхностный и глубинный. Перед расчетом определитесь, какой вид дренажа вы будете строить.
Поверхностный дренаж рассчитан на сбор дождевой и талой воды. Поэтому, если вам достаточно такой системы, приступайте к начертанию схемы расположения сливных желобов и водоприемных колодцев.
Желоба должны быть расположены по всему периметру участка, где требуется собирать сточную воду с твердых поверхностей: асфальтированные дорожки, площадки, водостоки с крыши здания. Уклон желобов рассчитывается, как и при укладке канализации — 2 см на 1 м погонный. Начертив схему дренажа и рассчитав уклон, приступайте к строительству.

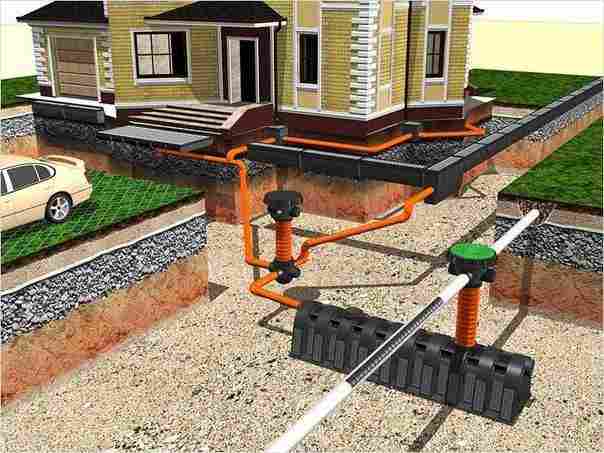

Глубинный дренаж предназначен для отвода с территории не только дождевых и талых вод, но и постоянно залегающих на небольшой глубине грунтовых вод. Если нет возможности отвести дождевую воду за пределы участка, то в глубинный дренаж можно врезать водостоки с крыш домов. Начиная составлять схему дренажа, учитывайте этот нюанс. Расчет этого вида постройки намного сложнее. Дренажная труба должна пролегать по всему периметру построек, но не ближе 3 м от стены. Как вы поняли, цель глубинного дренажа — перехватить все грунтовые воды и не дать им просочиться в подвальное помещение дома.
Итак, с расчетом поверхностного дренажа все понятно, а вот расчет глубинного дренажа мы рассмотрим подробнее.
РАСЧЕТ ГЛУБИНЫ ДРЕНАЖА
Нарисовав схему расположения глубинного дренажа, необходимо перейти к более важным расчетам. В расчет дренажа необходимо включить правильную глубину его укладки.

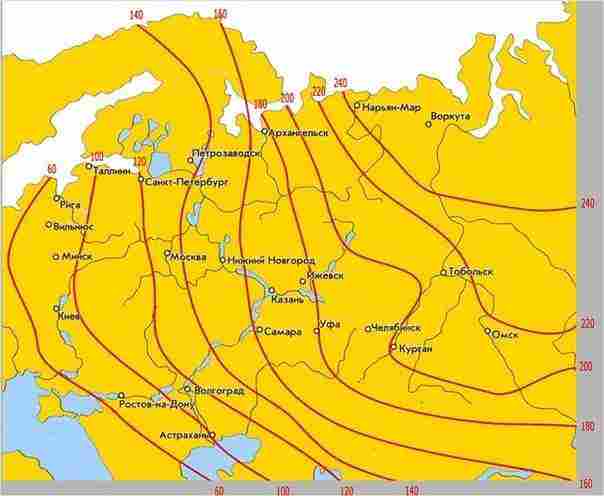

Первый фактор, влияющий на глубину укладки дренажа — это глубина промерзания почвы. Как вы понимаете, если дренаж замерзнет зимой, то во время весенней оттепели он не сможет собрать талые воды и отвести их от постройки. Забитые льдом дренажные трубы будут очень долго оттаивать, что сведет функциональность дренажа к нулю. Учитывайте и тот факт, что снежный покров выполняет функцию утеплителя. Итак, высчитывая глубину укладки труб, берем глубину промерзания грунта (для каждого региона она разная) и отнимаем от нее: для диаметра укладываемой трубы до 500 мм — 300 мм, для трубы от 500 мм и выше — 500 мм. К примеру, глубина промерзания составляет 1500 мм. Дренажную трубу будете укладывать диаметром 200 мм. Производите расчет: 1500 – 300 = 1200. Это и будет глубина вашего дренажа.

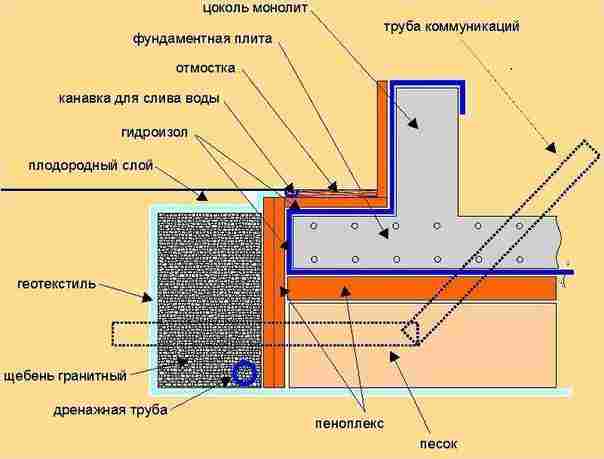

Второй фактор, влияющий на глубину укладки дренажа — это глубина фундамента постройки. В этом расчете ничего сложного нет. Берется глубина фундамента, и от нижней подушки добавляется 500 мм. Такая глубина рассчитывается для перехвата грунтовых вод во время весеннего паводка.
Вот, исходя из этих двух расчетов, берется наибольшее значение, которое и указывает на глубину укладки дренажа.
РАСЧЕТ УКЛОНА ДРЕНАЖА

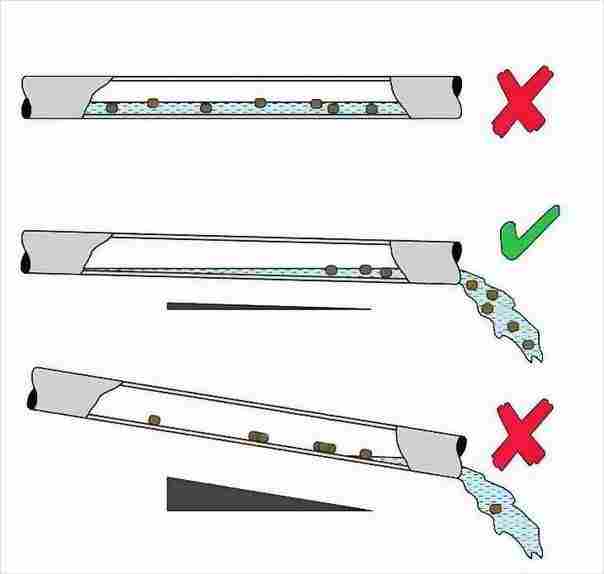

Вы рассчитали место, где будет проходить дренаж и глубину его укладки. Но чтобы он правильно функционировал, труба должна лежать под уклоном от верхней точки в сторону слива. Уклон рассчитывается так же, как и для поверхностного дренажа и канализации 1–2 см на 1 м погонный. Для правильного расчета уклона всей магистрали можно выполнить некоторые вычисления:

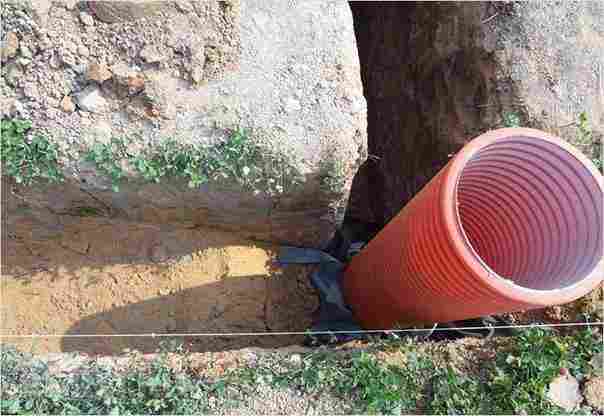

От верхней точки дренажа (обычно она находится на углу постройки) измеряете длину траншей, выкопанных вдоль 2-х, сходящихся на углу сторон здания. К примеру, траншеи по 9 метров.

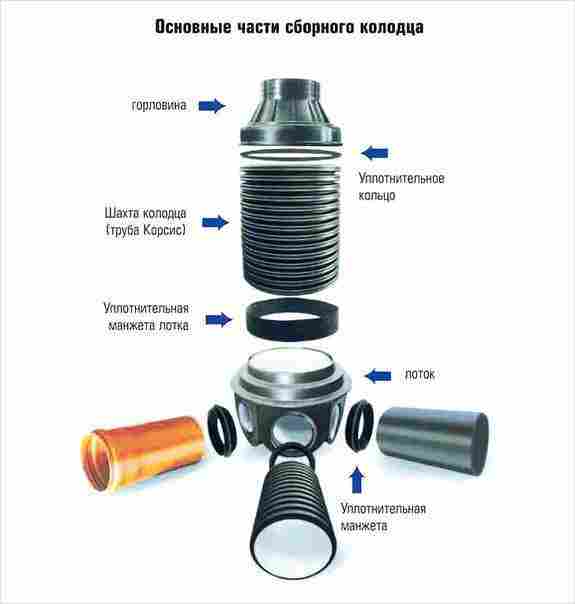

Суммируете их, и у вас получается общая длина траншеи – 18 м. Измеряете расстояние от здания до нижней точки слива, которой является водосборный колодец.
К примеру, пусть будет 10 м. Суммируете два числа: 18 + 10 = 28.
У вас получилось общее расстояние от верхней точки дренажа, до самой нижней точки слива, и оно составляет 28 м.
Если для расчета перепада между двумя точками берется 1% от расстояния, то он составляет 0,28 м. Иными словами, разница в расположении верхней точки дренажа, и нижней точки слива будет 28 см.
Исходя из этих расчетов, выполняете уклон вашего дренажа.
