Удаление продуктов сгорания из конденсационного котла связано с некоторыми специфическими трудностями. Рассказываем, как обустроить дымоход, чтобы их избежать.
1. Дымоход должен быть устойчив к кислотной коррозии
Дымоход должен быть выполнен из материалов, обладающих повышенной устойчивостью к кислотной коррозии. Одно дело, когда через трубу проходят горячие продукты сгорания, и совсем другое – когда в ней образуется конденсат, концентрированная кислота с pH от 3 до 5.
2. Дымоход должен обеспечивать свободный слив конденсата в специальный резервуар
Этот резервуар (котёл) должен быть оборудован сифонным гидрозатвором, заполненным водой, чтобы избежать попадания дымовых газов в сливной трубопровод.
3. Нужно предусмотреть принудительную тягу
Температура уходящих газов низкая (примерно 55 С), втрое ниже уходящих газов из обычного котла (180 С). Из-за этого естественной тяги дымохода, как правило, недостаточно, поэтому в конденсационных котлах используют принудительную тягу. Вентилятор котла способствует удалению дымовых газов из котла.
4. Дымоход должен быть герметичен
Из-за принудительной тяги дымоход обязательно должен быть герметичен по всей своей длине (например, используются манжетные уплотнения). А иначе часть дымовых газов будет попадать в помещение.
5. Необходим постоянный приток воздуха

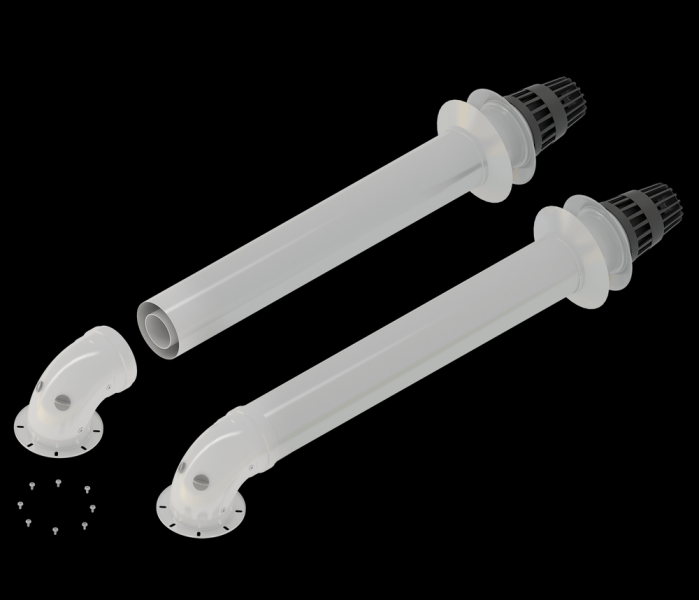

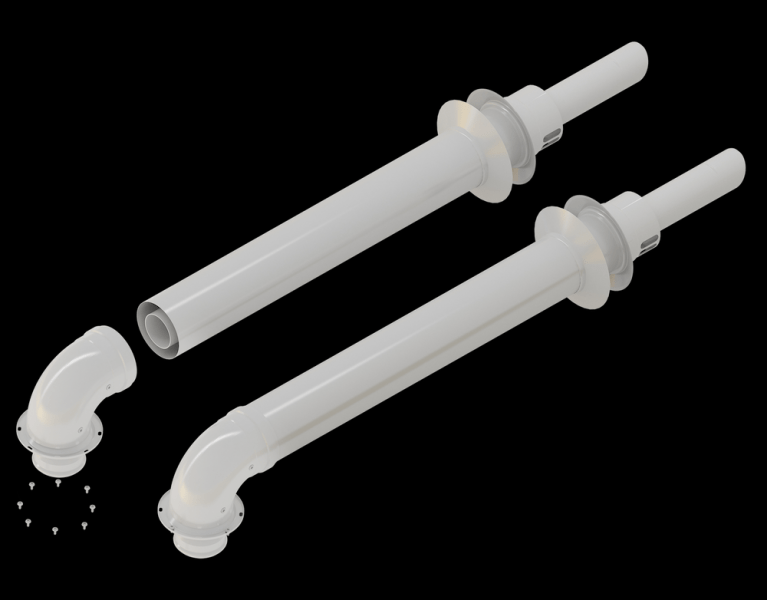

Для нормальной работы конденсационного котла требуется организовать постоянный приток воздуха к нему. Это можно осуществлять несколькими способами, например, забирая воздух из помещения, если в нём есть достаточный его приток. Если приточного воздуха недостаточно, приток воздуха организуется через тот же дымоход, который для этого обычно делают в виде концентрического трубопровода (коаксиальный дымоход). По внутренней трубе внутрь поступает уличный воздух, а по внешней отводятся дымовые газы.
6. Надо правильно определить длину дымохода
Длина дымохода не может быть произвольно большой, она определяется мощностью вентилятора конкретной модели котла. Для каждой модели конденсационного котла она своя, и указывается в технических характеристиках изделия. Например, модель De Dietrich VIVADENS MCR-P 24 рекомендуется подключать к коаксиальному дымоходу с горизонтальным окончанием и с диаметрами воздушного канала 60 мм и для дымовых газов 100 м. И длина этого дымохода не должна превышать 6 м, если он имеет с горизонтальное окончание (выходной отрезок трубы выходит горизонтально через стену дома) либо 20 м, если коаксиальный дымоход имеет строго вертикальную конструкцию.
Редакция благодарит компанию De Dietrich за помощь в подготовке материала
