Обзор компактных сварочных аппаратов: модели, характеристики, рекомендации по использованию аппаратов и ведению сварки.

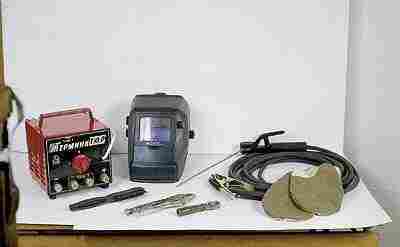

Принадлежности сварщика (сварочный аппарат, маска, электрододержатель с электродом, струбцины, щетка-молоток, рукавицы)
Самостоятельно сделать прочную конструкцию из металлического уголка или швеллера: шкафчик для инструмента или для газовых баллонов, каркас скамейки или парника, ворота или калитку, отремонтировать садовый инвентарь удобнее всего с помощью сварки. Обычно при упоминании этого процесса возникают следующие ассоциации: громоздкий сварочный аппарат на колесах и яркие вспышки со снопом искр, от взгляда на которые в глазах «прыгают зайчики».
При необходимости приобрести сварочный аппарат, многих смущают внушительные габариты и другие неудобства в использовании этого «монстра» в домашнем хозяйстве. Вряд ли кому-нибудь доставит особое удовольствие пользоваться сварочным аппаратом «Сварис», перенося его за две металлические ручки по бокам, при весе 35кг и размерах 310280510мм.
В последнее время в продаже появились бытовые сварочные аппараты, которые настолько меньше промышленных по весу и размерам, что кажутся почти игрушечными. Их можно переносить за специальную ручку или на ремне через плечо без особых усилий. Увас не будет проблем при выделении места для постоянного хранения такого аппарата. Работа же с ним настолько проста, что каждый желающий может овладеть искусством сварки.

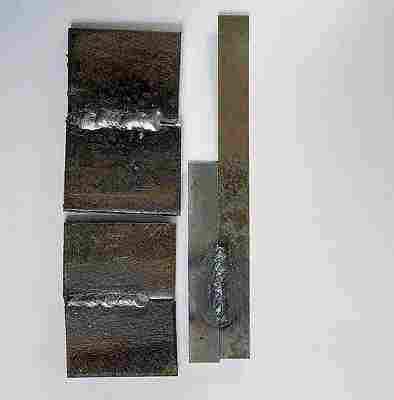

Ширина сварного швазависит от диаметра электродаПроцесс дуговой сварки основан на явлении электрической дуги, при котором кромки свариваемых металлических частей расплавляются дуговым разрядом между электродом и металлом в месте соединения. При постепенном перемещении электрода вдоль свариваемой кромки двух деталей, отдельные точки сварки сливаются в шов. При этом необходимо поддерживать определенный зазор между электродом и свариваемыми кромками, поскольку при их касании происходит короткое замыкание, а при слишком большом зазоре дуга гаснет.
В быту наибольшее распространение получила ручная дуговая сварка или сокращенно РДС. Она сопровождается плавлением электрода в форме металлического стержня со специальным покрытием при использовании переменного или постоянного тока. ВРоссии ее еще называют сваркой плавящимся одиночным электродом, а за рубежом- сокращенноММА. Ручной сварку называют потому, что зажигание дуги и поддержание ее стабильной длины, перемещение электрода по мере расплавления на соединяемые детали с образованием шва полностью осуществляет сам сварщик. Вэтой статье мы ограничимся рассмотрением малогабаритных сварочных аппаратов весом до 20кг (это делает доступным перенос их одной рукой), рассчитанных на работу от электросети напряжением 220В, которая имеется в каждом доме.

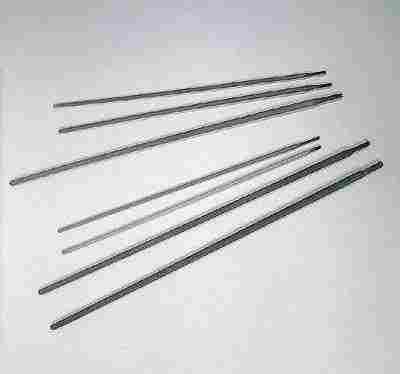

Сварочные электроды внешне почти не отличаются друг от друга, но предназначены для сварки разных материаловТемпература в зоне дуги обычно доходит до 6000-7000С и определяется силой сварочного тока, которая при ограниченном весе сварочного аппарата не превышает 160-200А. Для достижения такой силы тока напряжение на выходе сварочного аппарата снижают до 48-90В (напряжение холостого хода Uхх), этого достаточно для зажигания дуги и безопасно для жизни сварщика. Напряжение снижают с помощью понижающего трансформатора, являющегося неотъемлемой частью сварочного аппарата. Чем больше сила тока при достаточном Uхх, тем больше может быть диаметр электрода, а чем больше диаметр электрода, тем массивнее могут быть свариваемые детали. Ниже приведены примерные соотношения между толщиной свариваемого металла, диаметром электродов и силой сварочного тока.
| Толщина металла,мм | 2 | 3 | 4-5 | 5-10 | ||
| Диаметр электрода,мм | 2 | 3 | 3 | 4 | 4 | 5 |
| Сила сварочного тока, А | 40-80 | 80-120 | 100-150 | 160-200 | 160-210 | 180 и более |
Чтобы обеспечить такую силу тока, сердечник трансформатора делают массивным, а провод вторичной обмотки- толстым (cплощадью сечения более 10мм2). Силу тока при сварке разных материалов приходится подбирать из приведенных в таблице диапазонов, вот почему должно быть предусмотрено устройство для изменения силы тока, а для исключения перегрева встраивают один или несколько вентиляторов. Все это увеличивает вес бытового сварочного аппарата, поэтому производителям приходится придумывать способы его снижения.

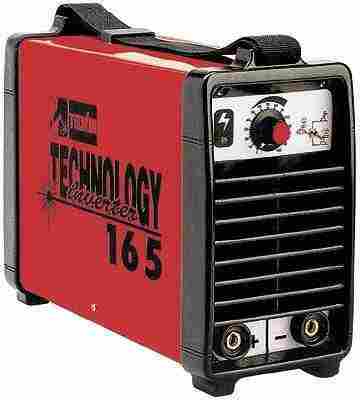

Инверторный сварочный выпрямитель модели Technology-165 фирмы TELWINСамый простой способ- ограничение времени работы трансформатора. Специальный показатель ПН- продолжительность нагрузки, измеряется в % по отношению к циклу сварки (вРоссии этот цикл- 5минут, а в Европе- 10минут). Например, при ПН=60%, процесс осуществляется следующим образом: 3минуты- сварка, 2минуты- остывание трансформатора, затем цикл сварки повторяется, а при ПН=20%- 1минута сварка, а 4минуты остывание трансформатора. Этот показатель должен быть приведен в любом паспорте на сварочный аппарат, причем при максимальной силе сварочного тока для каждого аппарата ПН=20-60%, а при наименьшей силе тока ПН=100% и обеспечивает непрерывную сварку.
Однако, стремясь уменьшить время простоя трансформатора, нельзя забывать, что прерывание процесса иногда просто необходимо. Во-первых, для периодической установки в электрододержатель нового электрода вместо использованного, а, во-вторых, после 3-5 минут непрерывной сварки обычно возникает необходимость подготовки деталей для дальнейшей работы. При продолжительной же сварке, например, изгороди из сетки «рабица» с уголковым каркасом, эти перерывы мешают. Чтобы мастер не увлекся сваркой и не сжег трансформатор, многие аппараты оснащены устройством термозащиты для автоматического отключения от электросети в случае перегрева.

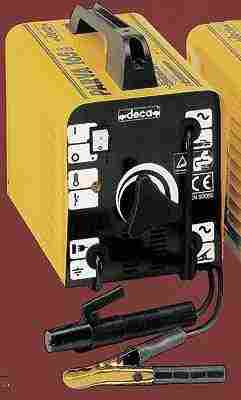

Сварочный трансформатор модели PARVA-165E фирмы DECAГораздо проще осуществляется РДС на постоянном токе, поскольку в этом случае на дугу меньше влияет частота напряжения сети. Для преобразования тока из переменного в постоянный после трансформатора устанавливается полупроводниковый выпрямитель, к которому добавлены элементы для сглаживания пульсаций выпрямленного тока. Все это значительно увеличивает вес и снижает надежность аппарата. Но есть и свои преимущества: всварном шве присутствует больше «родного» металла деталей, чем присадочного металла электродов, в результате чего уменьшается количество окалины и, как следствие, обеспечивается более качественное соединение по сравнению с РДС на переменном токе. Сокращается также стоимость работ и расход электродов. Такой аппарат называют сварочным выпрямителем. Им проще работать, но стоит он дороже сварочного трансформатора в 1,5-4 раза.
Все более широкое распространение находят инверторные сварочные выпрямители (инверторы), в которых перед усилением сначала повышают частоту переменного тока до 10-90кГц. Вес и размеры высокочастотных трансформаторов существенно меньше, чем у их 50-герцевых собратьев. Эта особенность позволяет значительно уменьшить габариты всего инверторного аппарата по сравнению с обычными сварочными трансформаторами и выпрямителями. Ток после инвертора практически постоянный и не зависит от колебаний длины дуги и напряжения, поэтому его силу можно регулировать плавно и подбирать довольно точно. Дугу также можно подбирать от самой «мягкой», которая легко «тянется», до «грубой», которую обычно используют при резке металла. Это позволяет даже непрофессионалу легко освоить сварку, в том числе «капризных» алюминиевых и медных сплавов, или высоколегированной, например, нержавеющей стали.

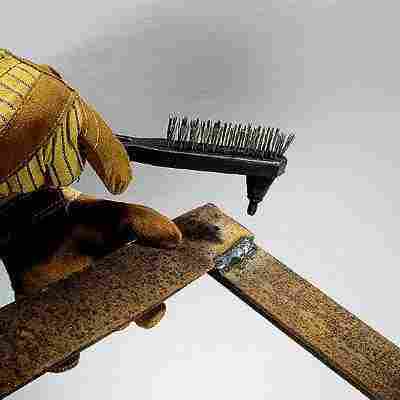

Чтобы проверить качество шва, удалите окалину молотком сварщикаСуществуют инверторы небольшого размера и весом до 10кг, их можно носить на ремне через плечо и подключать в общую электрическую сеть через предохранитель на 16А, конечно, с обязательным заземлением корпуса. Но стоимость их самая высокая: в 4-9 раз выше, чем сварочных трансформаторов. На российском рынке можно найти все перечисленные виды сварочных аппаратов для РДС французской фирмы SAF, финской KEMPPI, австрийской FRONIUS, итальянских CEBORA, TELWIN, DECA, шведской ESAB, американской MILLER, а также российских производителей- ООО»ЭВМА», ТОО»ЛИНКОР», ООО»ТОР», АО»НЕВСКАЯ ЭЛЕКТРИЧЕСКАЯ КОМПАНИЯ».
Экономичность работы аппарата характеризуют коэффициентом полезного действия (КПД) в % (чем он ближе к 100%, тем дешевле обходится сварка), и коэффициентом мощности (cos) (он должен быть как можно ближе к единице). Следует отметить, что КПД и cos характеризуют тщательность проработки конструкции сварочного аппарата, поэтому не все фирмы приводят эти значения в паспорте на аппарат.
Для регулирования силы сварочного тока используют устройства с органами управления и со шкалой на панели аппарата, проградуированной либо в амперах, либо в номерах диапазонов (1,2,3,..), либо в диаметрах электрода. Внаиболее простых моделях силу тока можно менять переключателем только ступенчато, а в более сложных- плавно, с помощью поворачивающейся рукоятки.

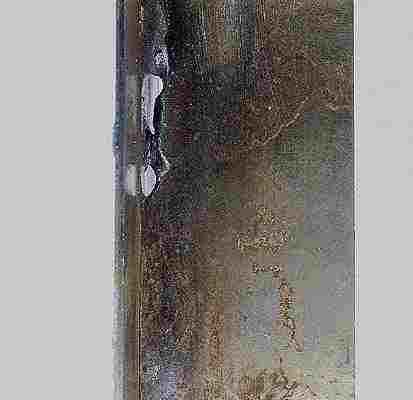

Непровар (не полностью проваренный сварной шов)Ряд моделей имеют устройства плавноступенчатого регулирования силы тока: сначала устанавливают соответствующий диапазон изменения силы тока переключателем, а затем более точно подбирают нужную его величину в пределах этого диапазона поворачивающейся рукояткой. Такие устройства увеличивают стоимость сварочного аппарата на 15-20%. Иногда на панели устанавливают амперметр для фиксации точной величины сварочного тока.
Ресурс работы бытовых сварочных аппаратов рассчитан на 250-350 часов работы, после чего обычно необходим профилактический ремонт (перемотка или замена сгоревшего трансформатора, замена выключателя или регулятора сварочного тока и т.д.). Промышленные переносные аппараты (Transpocket1400, Master1500, Caddy130) прослужат без ремонта намного дольше, но они существенно дороже бытовых. Для наглядности вышесказанного сравним сварочный трансформатор «Сварис» со сварочным выпрямителем «Терминатор». «Терминатор» обеспечивает более высокую силу сварочного тока при габаритах в 3,5раза и весе почти в 3раза меньших, чем у «Свариса», при этом сохраняет возможность запуска двигателя автомобиля, но стоит такой аппарат почти в 2раза дороже.
Сварочные электроды
Наиболее ходовыми являются универсальные сварочные электроды соответствующего диаметра с рутиловым покрытием марок АНО-3, АНО-4, МР-3, МР-4, ОЗС-3, ОЗС-4. Они подходят для сварки конструкций из углеродистых и низколегированных сталей переменным и постоянным током. Для сварки высоколегированных сталей (нержавеющей, жаростойкой), алюминия и его сплавов, меди и ее сплавов используют не только специальные электроды, предназначенные для сварки постоянным током, но и соблюдают определенную полярность их включения, указанную на упаковке,- прямую или обратную. Если вы не исключаете возможность сваривать эти материалы в домашнем хозяйстве, то при покупке сварочного аппарата поинтересуйтесь, предусмотрено ли для него использование соответствующих электродов.
Рекомендации по использованию сварочных аппаратов
- В инструкциях по использованию некоторых сварочных аппаратов вместо показателя ПН приведен показатель ПВ- продолжительность включения. Пусть это вас не смущает: его значение полностью совпадает со значением показателя ПН.
- Инверторы более чувствительны к уменьшению напряжения в сети, чем сварочные трансформаторы и выпрямители: при снижении напряжения на 15% такой аппарат просто не запускается.
- Любой аппарат следует обязательно периодически использовать (хотя бы раз в 3месяца), поскольку при отсутствии тока в его отдельных элементах, например в конденсаторах, происходят процессы, снижающие работоспособность аппарата.
- При преимущественном использовании электродов одного диаметра, например 3мм, лучше приобрести сварочный аппарат, у которого для них ПН=100%.
- Установите предохранитель, рассчитанный на ток не менее 16А, и подводящий провод с сечением не менее 2,5мм2 при максимальной силе сварочного тока до140А, или отдельный щиток с электросчетчиком, рассчитанным на ток не менее 40А, например модели СО-И-446М, и подводящим проводом с сечением не менее 6мм2 при максимальной силе сварочного тока от160 до300А.
- При выборе места для щитка учтите, что длина соединительного кабеля от этого щитка к сварочному аппарату должна быть ограничена. Она обязательно указывается в паспорте на аппарат и составляет обычно от5 до15м.
Рекомендации по ведению сварки
- Яркость дуги примерно в 10тысяч раз выше приемлемой для человеческого глаза яркости света, поэтому при сварке используют защитное стекло, что делает неудобным наблюдение за процессом и, особенно, в момент зажигания дуги. Современная маска сварщика оснащена защитным стеклом-«хамелеоном» с сенсорным эффектом: степень пропускания им света резко уменьшается при зажигании дуги, причем эту степень пропускания можно отрегулировать самому.
- Сварочный ток зависит от напряжения сети и при падении последнего до 180-200В следует перейти на сварку электродом меньшего диаметра.
- При наличии амперметра на панели управления сварочным аппаратом можно запомнить точное значение подобранного тока при сварке какого-либо металла и в дальнейшем сразу устанавливать это значение при подобных работах, сократив этим время на подбор режима.
Переносные аппараты на 220 В для ручной дуговой сварки одиночным электродом
| Фирма | Модель | Потреб- ляемая мощность, кВт |
Вид тока | Сила тока,* А | Uхх, В | Cosj | ПН, %** | КПД, % | Защита от перегрева | Вес, кг | Габариты,см |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CEBORA | Dallas-40 | 5,5 | Переменный | 50-120 | — | — | 20 | — | Есть | 16,5 | 342632 |
| ТОО»ЛИНКОР» | ТДМ-163 | 5,5 | Переменный | 80,120,160 | 60 | — | 20 | 70 | Нет | 15 | 361922 |
| HELVI | Util 161 turbo | 5,2 | Переменный | 50-160 | — | — | 20 | — | Есть | 18 | 352524 |
| SAF | SAFOR-140 | 5,7 | Переменный | 65-140 | 48 | — | 20 | — | Есть | 16 | 462832 |
| DECA | PARVA 165E | 5,0 | Переменный | 40-160 | 48 | — | 20 | — | Есть | 16,5 | 392128 |
| TELWIN | NORDICA 161 | 4,0 | Переменный | 55-160 | 49 | — | 20 | — | Есть | 17 | 284334 |
| ТОР | Терминатор | 5,0 | Постоянный | 80, 100, 140, 180 | 80 | — | 60 | — | Нет | 13 | 202525 |
| SAF | PRESTO 165 | 5,0 | Постоянный | 5-160 | 48 | — | 60 | — | Есть | 13 | 471754 |
| СИНЭРГОС | Адонис-3 | 5,1 | Постоянный | 35-160 | 80 | — | 60 | 84 | Есть | 17 | 163352 |
| КЕМРРI | Master 1500 | 6,6 | Постоянный | 15-150 | 80 | 0,75 | 20 | 80 | Есть | 10 | 391629 |
| АО НЭК | Электрон-125 | — | Постоянный | 40-125 | 90 | — | 30 | 60 | Есть | 9,9 | 172535 |
| TELWIN | Technology 165 |
5,2 | Постоянный | 5-160 | 98 | 0,72 | 40 | 82 | Есть | 9,3 | 391629 |
| DECA | MOS 160 | 5,0 | Постоянный | 5-160 | 60 | 0,9 | 25 | 84 | Есть | 9 | 441525 |
| ESAB | CADDY 130 | 4,4 | Постоянный | 3-130 | 60 | — | 35 | 71 | Есть | 8 | 301620 |
| CEBORA | BABY ROD 130 |
4,4 | Постоянный | 12-130 | — | — | 35 | — | Есть | 5,8 | 143023 |
| FRONIUS | Transpocket1400 | 4,6 | Постоянный | 5-140 | 93 | 0,99 | 60 | 88 | Есть | 4,2 | 311120 |
* значения силы тока, указанные через запятую, могут быть установлены на сварочном аппарате ступенчато, а через тире — плавно или плавноступенчато.
** значения ПН приведены для максимальной силы сварочного тока.
При подготовке репортажа использованы сведения из ГОСТ 95-77, ГОСТ 304-82, ГОСТ 9466-75 и ГОСТ 9467-75.
Редакция выражает благодарность фирме «ТОР» за помощь в подготовке репортажа.
