Мы привыкли пользоваться диммерами, с помощью которых можно плавно регулировать яркость освещения. Однако простые диммеры часто начинают барахлить, если к ним подключить светодиодные лампы. Рассказываем, как можно их «подружить».

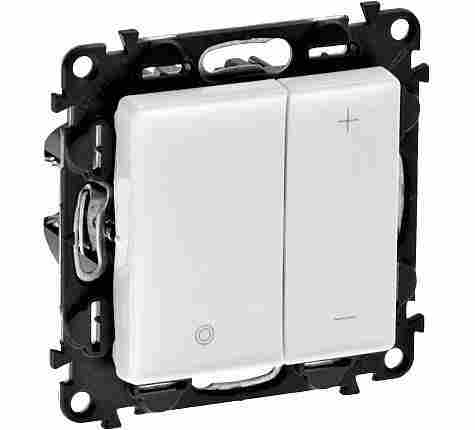

Универсальные многофункциональные диммеры Legrand. Модель 400 Вт кнопочного типа. Фото: Legrand
Энергосберегающие светодиодные лампы — довольно сложные с точки зрения электронных схем устройства. Большинство производителей таких ламп при их разработке ориентировались на возможность совместной работы с простыми и самыми недорогими диммерами для ламп накаливания. Однако на практике выявились некоторые особенности при диммировании вышеупомянутых ламп простыми светорегуляторами. В зависимости от типа и марки лампы и диммера часто возникают проблемы:
- шум в лампе или диммере;
- неустойчивая работа (мерцание);
- лампа включается только в режиме максимальной яркости.

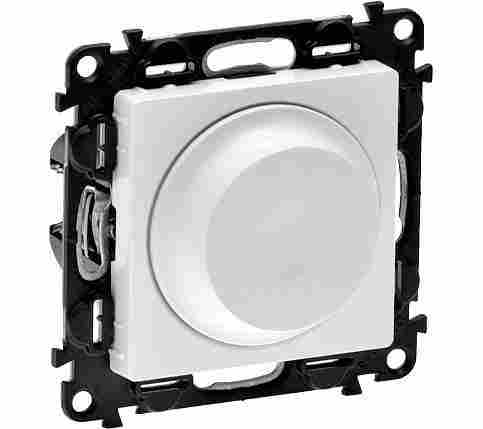

Модель 300 Вт поворотно-нажимного тип. Фото: Legrand
Частой проблемой при подключении энергосберегающих ламп является недозагрузка диммера. Например, рассмотрим стандартный, среднестатистический диммер для ламп накаливания. Диапазон нагрузок, в котором его схема устойчиво работает, обычно составляет 40–400 Вт. Следовательно, подключая к нему диммируемую светодиодную лампу (а их мощность, как правило не превышает 15–20 Вт), мы «недогружаем» схему, поэтому либо диммер работает неустойчиво, либо вообще не включается. Можно увеличить нагрузку и добавить ещё пару ламп, зачастую это помогает вывести диммер на устойчивый режим работы. Однако, по заявлениям именитых производителей источников света, в случае применения обычных диммеров совместно с регулируемыми LED- и КЛ-лампами нагрузка не должна превышать 10 % от номинальной мощности для ламп накаливания. То есть для диммера мощностью 400 Вт максимальная нагрузка при работе с LED- и КЛ-лампами — 40 Вт.
Фактически мы должны подобрать требуемое количество ламп определённой мощности, чтобы диммер нормально функционировал. Однако и это не является 100%-й гарантией. Поэтому многие производители ламп публикуют в своих технических каталогах таблицы совместимости их продукции с диммерами разных марок.

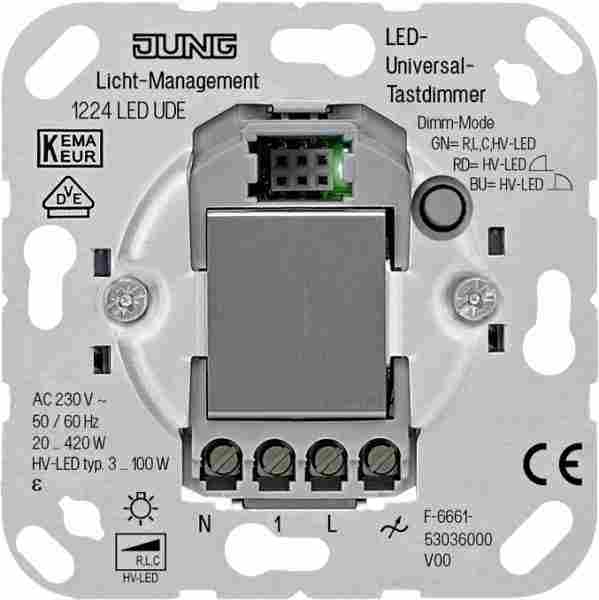

Светорегуляторы Jung, рекомендуемые для использования со светодиодными лампами: модели 1224 LED UDE (клавишная) и 224 LED UDD (роторная). Фото: Jung
Наиболее правильным решением для диммирования современных LED- и КЛ-ламп будет применение универсальных светорегуляторов, в которых официально заявлена их адаптация к таким лампам. Подобные модели есть у Legrand, ABB, Schneider Electric и у других компаний. Нижний порог мощности такого диммера составляет всего несколько ватт, что значительно упрощает выбор светильника и количества ламп в нём. Однако в любом случае максимальное количество ламп не должно превышать 10 шт. Этого правила нужно придерживаться при выборе любого диммера, работающего с LED-лампами.
К одному светорегулятору запрещается подключать лампы разных типов (например, светодиодные и люминесцентные), а также их слишком большое количество (производители рекомендуют, как правило, не более десяти ламп).
Также важно, чтобы лампы, подключённые к диммеру, были одного типа и одинаковой мощности. В универсальных диммерах предусматривается возможность ручного или автоматического выбора формы выходного сигнала для наиболее корректной работы с нагрузкой, а также возможность ограничения нижнего уровня напряжения, ибо многие лампы неустойчиво работают именно на предельно низком уровне яркости.
Наши диммеры выдерживают не 10 %, а 20 % мощности LED от мощности ламп накаливания, то есть диммер 500 Вт можно загрузить 100-ваттными лампами LED. А если выставить вручную режим «отсечка фазы», то можно загружать LED-лампами на 40 % от мощности накаливания. Таким образом, максимальная нагрузка LED на группу составляет 200 Вт. Сейчас в каждом сегменте (standalone, JUNG-Bus, KNX) есть только по одной модели диммеров, которые являются универсальными «рабочими лошадками». Главное требование к таким светорегуляторам: они должны выдерживать импульсные токи (токи пульсации), хотя некоторые производители ламп утверждают, что смогли от них избавиться. Также очень важно появление нормального питания диммера, отдельной фазы и нуля. В этом случае нагрузка уже не влияет на форму напряжения, выдаваемую диммером. Недостаток данной схемы в том, что в старых домах отсутствует ноль в месте под выключатель.
Артём Будзинский
Инженер JUNG
